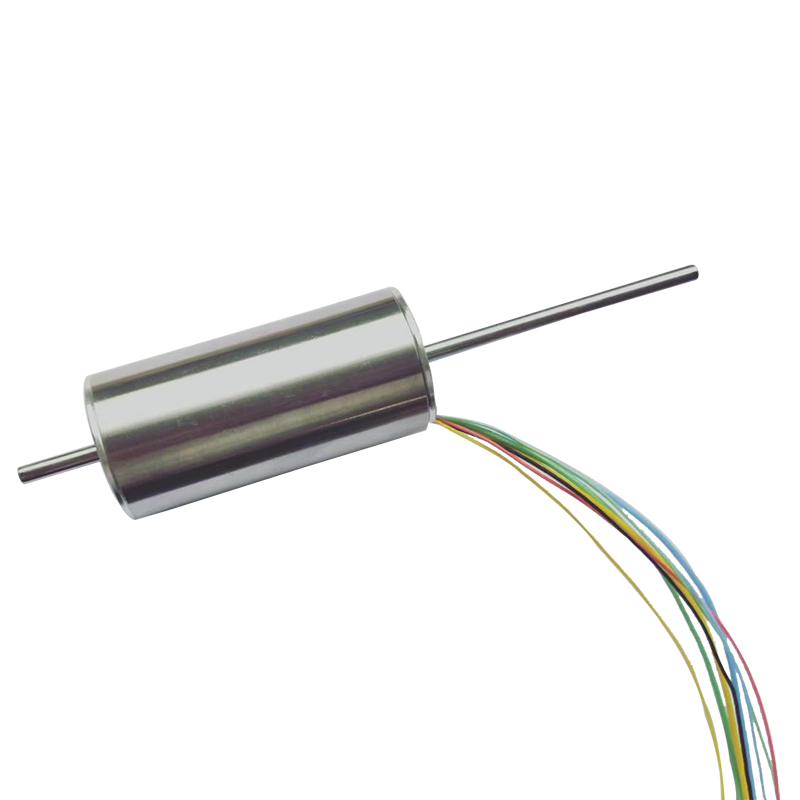

Động cơ DC không chổi than 22mm có cảm biến Hall

Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Động cơ DC không chổi than RuiXing 22mm có cảm biến Hall. chúng tôi có kỹ thuật viên sản xuất chuyên nghiệp và đội ngũ thương mại nước ngoài. Để cung cấp cho khách hàng những sản phẩm và dịch vụ tốt hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Động cơ DC không chổi than RuiXing 22mm có cảm biến Hall. Động cơ có cảm biến Hall là động cơ điện được trang bị cảm biến hiệu ứng Hall, đây là loại cảm biến từ tính có thể phát hiện sự hiện diện của từ trường. Động cơ DC không chổi than 22mm có cảm biến Hall thường được gắn gần với trục quay hoặc rôto của động cơ và được sử dụng để cung cấp phản hồi cho bộ điều khiển động cơ về vị trí và tốc độ của rôto.

Thông số kỹ thuật BLDC2248-4Pole

THÔNG SỐ ĐỘNG CƠ

Quyền lực danh nghĩa	W	70.0
Điện áp định mức	vôn	24
Sức chống cự	Om	0.74
Không có tốc độ tải	vòng/phút	16500
Không có tải trọng hiện tại	ma	300
Hằng số tốc độ	vòng/phút/V	687.5
Hằng số mô-men xoắn	mNm/A	13.8
Hằng số tốc độ/mô-men xoắn	vòng/phút/mNm	37
Gian hàng hiện tại	ma	32432
mô-men xoắn dừng	mNm	447
Tối đa. Hiệu quả	%	82
Điện cảm	mH	0.055
Hằng số thời gian cơ học	bệnh đa xơ cứng	2.18
Quán tính rôto	gcm²	5.62
Tại Max. đầu ra
Hiện hành	ma	3380
mô-men xoắn	mNm	47
Tốc độ	rmp	14337
đầu ra	W	70

ĐO ĐẠC

ĐẶC ĐIỂM ĐỘNG CƠ

● Phạm vi nhiệt độ xung quanh -40～+100oC
● Nhiệt độ cuộn tối đa 155oC
● Số cặp cực 2
● Số giai đoạn 3
● Trọng lượng 110g
● Tốc độ tối đa 18000 vòng/phút
● Kết thúc chơi ＜ 0,15
● Đường kính khe hở ≤0,025
● Định nghĩa chì:

Màu vàng Cuộn dây động cơ Pin1;

Màu xanh lá cây Cuộn dây động cơ Pin2;

Xanh lam Cuộn dây động cơ Pin3;
Đỏ +5V Pin4;
Đen GND pIN5;
Màu nâu Cảm biến Hall Pin6 ;
Màu tím Cảm biến Hall Pin7;
Màu xám Cảm biến Hall Pin8.

Thông số kỹ thuật BLDC2248

THÔNG SỐ ĐỘNG CƠ

Quyền lực danh nghĩa	W	10.0	25.0	25.0	25.0
Điện áp định mức	vôn	24	24	24	36
Sức chống cự	Om	12	2.2	3.14	7.18
Không có tốc độ tải	vòng/phút	5500	9000	13000	13000
Không có tải trọng hiện tại	ma	78	150	120	100
Hằng số tốc độ	vòng/phút/V	229	375	542	361
Hằng số mô-men xoắn	mNm/A	40.06	25.13	17.36	25.93
Hằng số tốc độ/mô-men xoắn	vòng/phút/mNm	68.64	32.83	97.97	99.99
Gian hàng hiện tại	ma	2000	10909	7643.3	5013.9
mô-men xoắn dừng	mNm	80.13	274.12	133	130
Tối đa. Hiệu quả	%	64	78	77	74
Điện cảm	mH	1.8	0.154	0.25	0.77
Hằng số thời gian cơ học	bệnh đa xơ cứng	2.82	1.35	3.79	3.18
Quán tính rôto	gcm²	3.72	3.72	3.68	3.03
Tại Max. đầu ra
Hiện hành	ma	600	1300	1320	890
mô-men xoắn	mNm	24.04	32.67	23	23
Tốc độ	rmp	3850	7927.5	10432	10372
đầu ra	W	10	27	25	25

ĐO ĐẠC

ĐẶC ĐIỂM ĐỘNG CƠ

● Phạm vi nhiệt độ xung quanh -40～+100oC
● Nhiệt độ cuộn tối đa 155oC
● Số cặp cực 1
● Số giai đoạn 3
● Trọng lượng 110g
● Tốc độ tối đa 18000 vòng/phút
● Kết thúc chơi ＜ 0,15
● Đường kính khe hở ≤0,025
● Định nghĩa chì:

Màu vàng Cuộn dây động cơ Pin1;

Màu xanh lá cây Cuộn dây động cơ Pin2;

Xanh lam Cuộn dây động cơ    Pin3;
Đỏ +5V   Pin4;
Đen GND pIN5;
Màu nâu     Cảm biến Hall Pin6 ;
Màu tím Cảm biến Hall Pin7;
Màu xám Cảm biến Hall Pin8.
